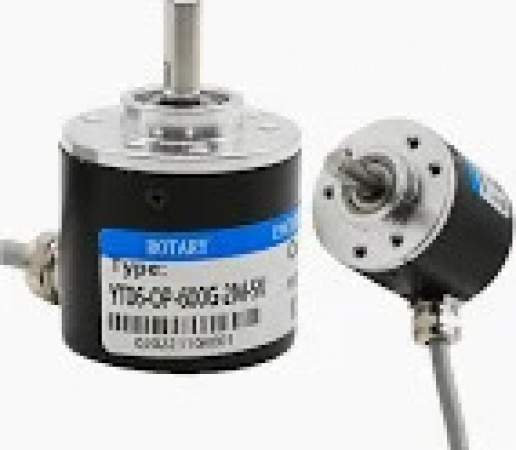

Encoder 360 pulsos revolucion A/b mas reset 12-24 vdc

Encoder 360 pulsos revolucion A/b mas reset 12-24 vdc

Fuente de alimentación: CC 5-24 V

Eje: 6 x 13 mm/0,23 x 0,51"

Tamaño: 38 x 35,5 mm/1,49 x 1,39"

Salida: Circuito de pulsos ortogonales rectangulares de salida AB bifásica, para colector abierto NPN.

Velocidad mecánica máxima: 5000 R/min

Frecuencia de respuesta: 0-20 kHz

Longitud del cable: 1,5 metros

Aviso: La salida AB bifásica no debe conectarse directamente a VCC; de lo contrario, se quemará el triodo de salida, ya que los lotes son diferentes y podrían no tener el terminal.

Conexión:

Verde = Fase A, blanco = Fase B, rojo = VCC +, negro = V0

Aplicación:

Se utiliza para medir la velocidad de rotación, el ángulo y la aceleración del objeto, así como para medir la longitud.

Adecuado para el control inteligente de diversas mediciones de desplazamiento, como guillotinas automáticas de cuero de longitud fija y acero. Control de longitud de corte, altura medida civil a escala humana, estudiantes compitiendo con robots
