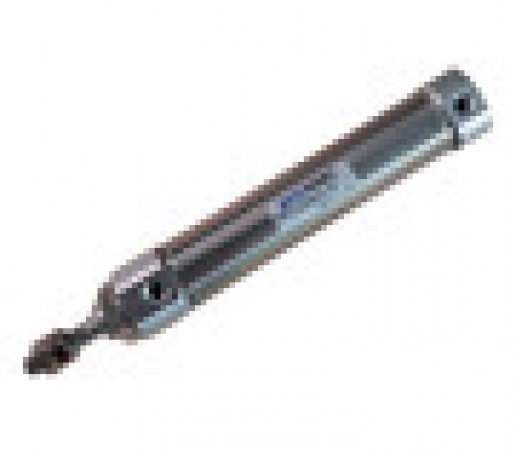

Cilindro neumático de doble efecto con carrera de 50mm, diámetro de émbolo 16mm, fabricado en acero inoxidable. Diseño compacto ideal para aplicaciones de automatización donde el espacio es limitado y se requiere precisión en movimientos lineales de 50mm.
ESPECIFICACIONES TÉCNICAS - CARRERA 50mm
DIMENSIONES PRECISAS:
Diámetro del émbolo (Bore): 16 mm
Carrera: 50 mm exactos
Longitud total cerrado: 90 mm
Longitud total extendido: 140 mm
Diámetro del vástago: 6 mm
Longitud del vástago: 80 mm (50mm carrera + 30mm)
Diámetro exterior del cilindro: 22 mm
Distancia entre centros de montaje: 25 mm
Rosca del vástago: M6 x 1.0 mm
Conexiones neumáticas: 2 x M5 x 0.8 o 1/8" NPT (según modelo)
FUERZAS DE TRABAJO (a 6 bar/87 psi):
Fuerza teórica de avance: 120 N (12.2 kgf)
Fuerza teórica de retroceso: 92 N (9.4 kgf)
Área efectiva del pistón: 2.01 cm²
Área efectiva retroceso: 1.54 cm²
Presión máxima de operación: 10 bar (145 psi)
Presión mínima de operación: 1.5 bar (22 psi)
Carga lateral máxima: 15 N
Carga axial máxima: 150 N
CONSUMO DE AIRE (a 6 bar):
Consumo por ciclo avance: 6.03 cm³
Consumo por ciclo retroceso: 4.62 cm³
Consumo total ciclo completo: 10.65 cm³
Consumo a 100 ciclos/min: 1.065 litros/min
Consumo a 200 ciclos/min: 2.13 litros/min
VELOCIDAD Y TIEMPOS:
Velocidad máxima recomendada: 0.5 m/seg
Tiempo de extensión (50mm): 0.1 segundos
Tiempo de retracción (50mm): 0.1 segundos
Tiempo ciclo completo (sin carga): 0.2 segundos
Frecuencia máxima: 150 ciclos/minuto (con amortiguación)
Aceleración máxima: 5 m/seg²
PESO Y MATERIALES:
Peso neto del cilindro: 0.25 kg
Peso con empaque: 0.35 kg
Material del tubo: Acero inoxidable AISI 304 pulido
Material del vástago: Acero inoxidable endurecido y rectificado
Material tapas: Aluminio anodizado o acero inoxidable
Juntas: NBR (nitrilo) o PU (poliuretano)
Lubricación: Pre-lubricado (funciona con aire lubricado o seco)
ESPECIFICACIONES DE MONTAJE:
Tipo de montaje: Espárragos roscados M5 x 20mm (2 unidades)
Distancia entre espárragos: 25 mm centro a centro
Altura de montaje desde eje: 11 mm
Torque de apriete espárragos: 2-3 Nm
Torque de apriete conexiones: 1.5-2.0 Nm
AMORTIGUACIÓN:
Amortiguación final: Por cámara de aire (no ajustable)
Distancia de amortiguación: 5 mm en cada extremo
Capacidad de amortiguación: Hasta 0.3 kg a 0.5 m/seg
CONDICIONES OPERATIVAS:
Temperatura de operación: -10°C a +80°C
Temperatura de almacenamiento: -20°C a +100°C
Humedad relativa: 0-95% (no condensante)
Vida útil esperada: 3,000 km de carrera
Ciclos estimados: 5,000,000 ciclos (en condiciones óptimas)
SENSORIZACIÓN:
Ranuras para sensores: 2 ranuras (avance y retroceso)
Compatible con: Sensores magnéticos reed o Hall
Dimensiones sensor: 4.5 x 4.5 x 10 mm
Distancia de detección: 0-3 mm del pistón
APLICACIONES ESPECÍFICAS PARA 50mm:
Sistemas de sujeción y apriete
Puertas de seguridad pequeñas
Mecanismos de expulsión en moldes
Sistemas de bloqueo y desbloqueo
Posicionamiento en mesas XY
Alimentación de piezas pequeñas
Sistemas de dosificación
VENTAJAS DE LA CARRERA 50mm:
Muy compacto (solo 90mm cerrado)
Rápida respuesta (0.2 seg ciclo completo)
Bajo consumo de aire
Ideal para espacios reducidos
Alta frecuencia de operación
Preciso en posicionamiento
MANTENIMIENTO:
Inspección visual: Cada 6 meses
Lubricación: Cada 500,000 ciclos (si usa aire seco)
Reemplazo juntas: Cada 2,000,000 ciclos
Limpieza vástago: Semanal en ambientes sucios
PAQUETE INCLUYE:
1 x Cilindro CDJ2B16-50 (carrera 50mm)
2 x Espárragos de montaje M5x20mm
2 x Tuercas M5
